陶粒砂回轉窯

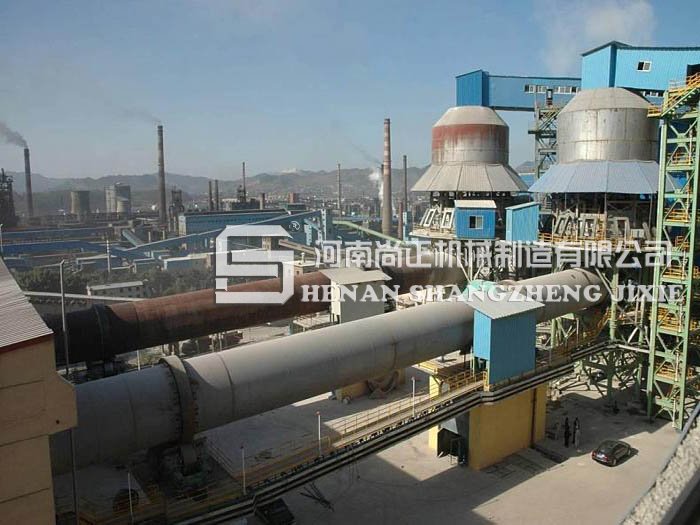

產品介紹

        目前國內石油需求量持續增大，石油開采業對石油壓裂支撐劑需求也同時增大。石油壓裂支撐劑產品需求的增大推動著我國石油壓裂支撐劑（陶粒砂）行業在不斷發展，回轉窯作為煅燒石油支撐劑的關鍵設備得到了不斷優化。我公司生產的石油壓裂支撐劑回轉窯是經多年與資深專家交流并借鑒行業經驗、不斷優化的產品。我公司針對石油壓裂支撐劑行業需求設計的回轉窯具有煅燒能力強、熱效率高、產品均勻等特點。

工作原理

       回轉窯的窯體與水平面呈3%-4%（正弦）的斜度，整個窯體通過兩個輪帶支撐在相應的托輪裝置上，在窯體軸向方向上通過窯尾的擋輪裝置防止其上下竄動；其傳動過程是變頻電機通過減速機及其配套聯軸器帶動小齒輪轉動，小齒輪與筒體中部固定的大齒圈相嚙合，最終大齒圈帶動筒體作回轉運動。燃料是由窯頭的燃氣或煤粉通過燃燒器噴入窯內進行燃燒，熱量以火焰的輻射、熱氣的對流、窯磚傳導等方式傳給物料，經煅燒變?yōu)槌善贰?煅燒過程是物料從窯筒體的高端（窯尾部分）輸入。由于筒體的傾斜和緩慢旋轉，物料將產生一個即沿著圓周方向翻滾又沿著軸向移動的綜合運動，不斷地向窯筒體低端（窯頭部分）輸送。物料從窯頭送入窯內進行燃燒，物料在流動過程中與高溫氣流相遇，不斷加熱完成物理化學反應。燒成的熟料從窯頭部分排出，進入下一道工序。

技術參數

產品規格	窯體尺寸					電動功率	總重量	備注
	直徑	長度	斜度(%)	產量(t/h)	轉速(r/min)
Φ2.5×40	2.5	40	3.5	180	0.44-2.44	55	149.61	帶立筒預熱器窯
Φ2.5×50	2.5	50	3	200	0.62-1.86	55	187.37	----
Φ2.5×54	2.5	54	3.5	204	0.48-1.45	55	196.29	----
Φ2.7×42	2.7	42	3.5	320	0.10-1.52	55	198.5	----
Φ2.8×44	2.8	44	3.5	400	0.437-2.18	55	201.58	窯外分解窯
Φ3.0×45	3	45	3.5	500	0.5-2.47	75	210.94	----
Φ3.0×48	3	48	3.5	700	0.6-3.48	100	237	窯外分解窯
Φ3.0×60	3	60	3.5	300	0.3-2	100	310	鋁礬土煅燒窯
Φ3.2×50	3.2	50	4	1000	0.6-3	125	278	窯外分解窯
Φ3.3×52	3.3	52	3.5	1300	0.266-2.66	125	283	預熱分解窯
Φ3.5×54	3.5	54	3.5	1500	0.55-3.4	220	363	預熱分解窯
Φ3.6×70	3.6	70	3.5	1800	0.25-1.25	125	419	余熱發電窯
Φ4.0×56	4	56	4	2300	0.41-4.07	315	456	預熱分解窯
Φ4.0×60	4	60	3.5	2500	0.396-3.96	315	510	預熱分解窯
Φ4.2×60	4.2	60	4	2750	0.4-3.98	375	633	預熱分解窯
Φ4.3×60	4.3	60	3.5	3200	0.396-3.96	375	583	預熱分解窯
Φ4.5×66	4.5	66	3.5	4000	0.41-4.1	560	710.4	預熱分解窯
Φ4.7×74	4.7	74	4	4500	0.35-4	630	849	預熱分解窯
Φ4.8×74	4.8	74	4	5000	0.396-3.96	630	899	預熱分解窯
Φ5.0×74	5	74	4	6000	0.35-4	710	944	預熱分解窯
Φ5.6×87	5.6	87	4	8000	Max4.23	800	1265	預熱分解窯
Φ6.0×95	6	95	4	10000	Max5	950×2	1659	預熱分解窯

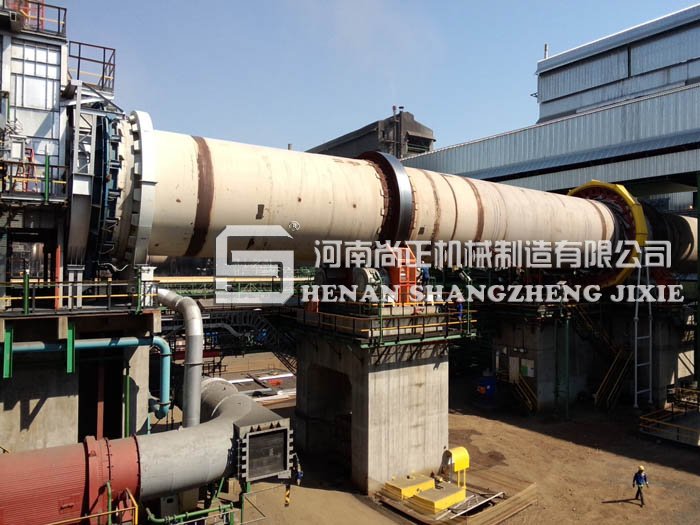

結構組成

1、全窯2-4個支點（大部分為3個支點），安裝時容易保證托輪上平面與窯輪帶接觸表面在平行于筒體軸線。輪帶與筒體之間有一定的間隙，是根據筒體膨脹量進行設計的，以保證筒體熱膨脹后輪帶緊箍在筒體上起到加強筒體作用。
2、支承裝置采用滾動軸承（也有極少數采用滑動軸承），使托輪軸承結構大大簡化，可以降低窯運轉過程功率消耗，也使維護保養、檢修條件得以改善。
3、 傳動系統采用調速電機，調速范圍大，運行平穩，便于檢修?；剞D窯設置慢速盤窯結構，由柴油機、減速機等機構構成；可在停電條件下進行運轉，便于窯的維修與維護，操作十分靈活與方便。
4、根據窯型選用機械或液壓擋輪，液壓擋輪系統中采用國內外先進的液壓擋輪裝置、采用精度高的柱塞泵和高精度的調速閥等國內先進技術。
5、 回轉窯窯頭、窯尾密封采用新技術 — 耐熱鋼鱗片密封來代替原來迷宮式密封，這樣不僅降低了窯頭、窯尾漏風量，而且經久耐用，更換方便，維護費用低。
