煤泥烘干機

產品介紹

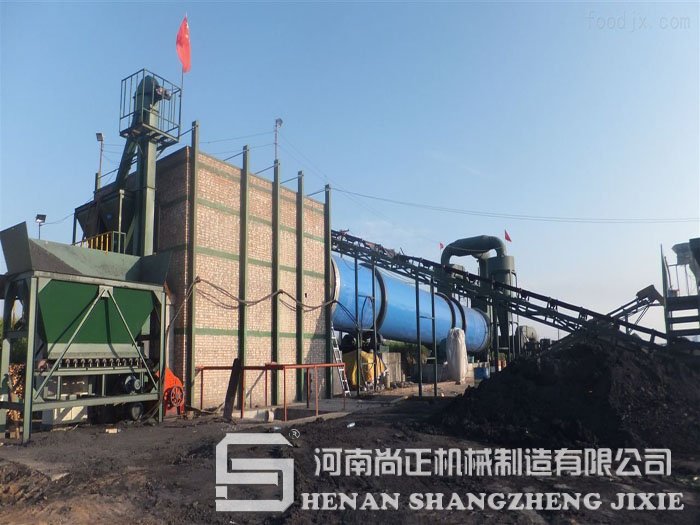

  煤泥烘干機是河南尚正機械針對煤泥高水分、高粘度等特性，研發生產的一種高效滾筒烘干設備，該機可用于對浮選尾煤、礦井排水夾帶煤泥、煤矸石沖刷煤泥、洗煤廠煤泥進行一次性烘干，將原煤泥水份降低到12%以下以方便運輸達到煤泥利用價值。隨著國內煤炭資源的不斷開采現有煤炭資源已經十分貧乏，煤泥作為煤在開采時向外排水中特別細小煤粉經過沉積下過程中的產物，將其進行烘干后用于制造磚塊、水泥、添加劑及生活用煤將是未來資源與環境平衡發展的關鍵。

性能特點

2、采用順流干燥方式，煙氣與濕物料由同一側進入干燥機，可以利用高溫煙氣獲得很高的蒸發強度，干燥機出口溫度低，熱效率高；
3、可根據不同的物料性質改變運行參數，使物料在干燥機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分；
4、新型給料、排料裝置，杜絕了煤泥干燥機給料堵塞、不連續、不均勻和返料等現象，降低了除塵系統的負荷；
5、新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分、粘性的適應性更強；
6、煤泥干燥機實現了“零水平推力”，大大減少了擋托輪的磨損，筒體運轉平穩可靠；
7、泥煤烘干機采用“調心式托輪裝置”，使托輪和滾圈的配合永遠呈線性接觸，從而大大降低了磨損和動力損耗；
8、可根據用戶要求控制產品粒度和水分，干燥煤泥時產品水分可達8%以下，粒度可控制在8mm以下。

結構原理

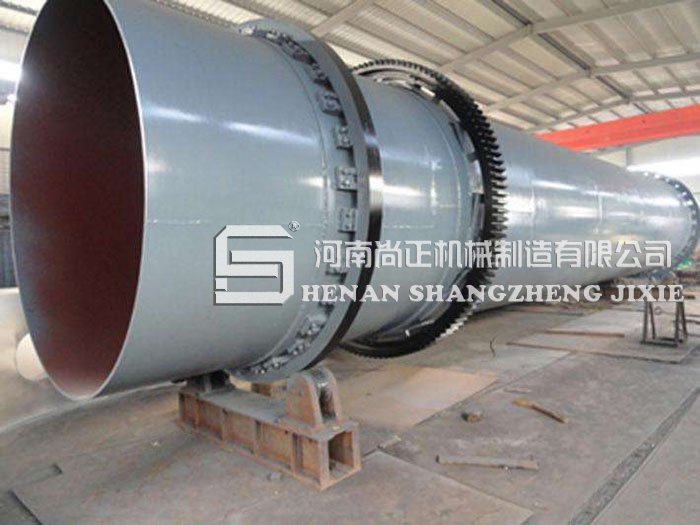

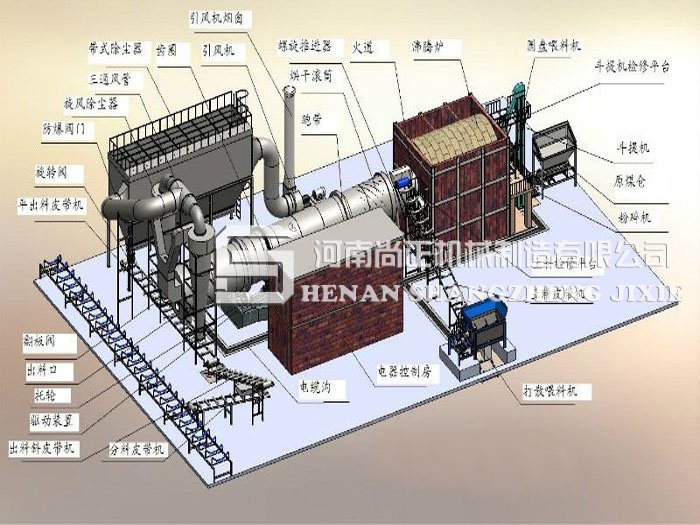

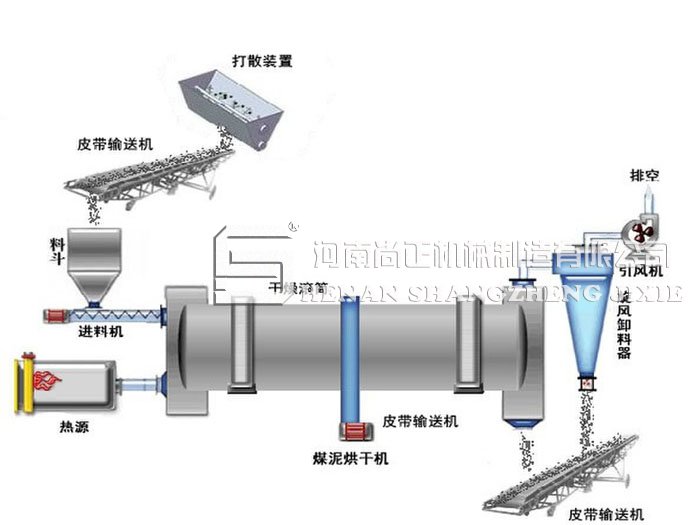

    煤泥烘干機的基本原理即采用回轉滾筒體通過托輥的支撐在大小齒輪的配比下慢速轉動，并通過揚料板將內部物料上下翻滾與回轉體內的熱氣流充分結合達到烘干煤泥的作用。煤泥本身具有高濕、高粘結性，在干燥過程中濕煤泥經由帶式輸送機進入煤泥打散設備，經過快速打散的塊狀煤泥進入呈負壓的干燥機后分以下四個工作區：一是導料區，濕煤泥進入此區與高溫負壓熱風接觸后被迅速蒸發出大量水分，煤泥在大導角的抄板抄動下，形不成粘結便被導入下一個工作區； 二是清理區，濕煤泥在此區被抄板抄起形成料幕狀態，物料落下時易形成粘結滾筒壁現象，在此區由于設備設計有清掃裝置，清掃裝置可以快速清理掉粘結筒壁的煤泥，在這個過程中，清掃裝置對于物料 團球結塊也起破碎作用，從而增加了熱交換面積，提高傳熱傳質的效率，提高了干燥速率；三是傾斜揚料板區，此區是低溫干燥區，煤泥在此區已呈低水分松散狀態，此區已不具有粘結現象，經過熱交換后成品達到所要求的水分要求，運動進入最后的出料區；四是出料區，干燥主機滾筒在此區不設抄板，物料在此區滾動滑行至排料口，完成整個干燥過程。

技術參數

產品規格	生產能力（T/H）	主電機		主減速機		重量（T）
		功率（KW）	型號	型號	速比
Φ1.2×10m	2.5	7.5	Y160M-R3	ZL50-16-I	---	13.5
Φ1.5×12m	3.3-4.9	10	Y160L-6-B3	JZQ500-Ⅲ-2F	---	18.9
Φ1.5×15m	4-6	18.5	Y200L1-6	JZQ500-Ⅲ-2F	---	21
Φ1.8×12m	4-6	18.5	Y160L-6	ZQ50-16Ⅱ-2	16.46	23
Φ2.2×12m	7-12	18.5	Y200L7-6	JZQ650-Ⅲ	31.5	38
Φ2.2×14m	7-12	22	Y200L7-6	JZQ650-Ⅲ	31.5	40
Φ2.2×16m	12	30	Y225M-6	JZQ750-Ⅲ	31.5	45
Φ2.4×14m	12	30	Y250M-6	JZQ750-Ⅲ	31.5	51
Φ2.4×18m	10-13	37	Y250M-6	ZL85-13-I	27.16	54
Φ2.4×20m	10-14	37	Y250N-6	ZL85-13-I	27.16	55
Φ3×20m	25	55	Y250M-4	ZL100-16-I	41.52	78
Φ3×25m	32-36	75	YR280M-4	ZL100-16-I	41.52	105
