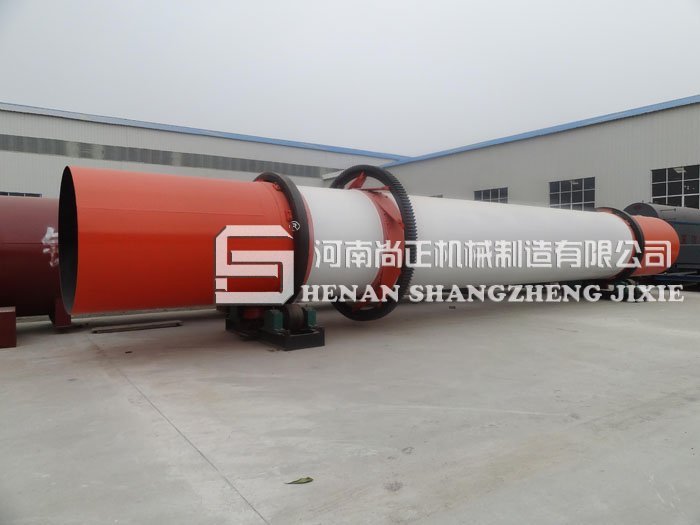

脫硫石膏烘干機

性能特點

      隨著我國國家環保政策的逐步加強對于火電廠的環保政策也顯得更為嚴格，在此背景下使用石灰石進行磨粉加工應用于電廠脫硫生產成為了各大電廠必不可少的環節，而經過脫硫處理后的廢棄脫硫石膏也成為了地區電廠經濟發展的一大難題，對此河南尚正機械經過技術研究生產的高效脫硫石膏烘干機可有效的解決這一問題，經過脫硫石膏烘干機處理烘干后的脫硫石膏可作為水泥緩凝劑使用也可將其鍛燒成型半水石膏，用于制造石膏板、石膏砌塊、粉刷石膏， 從而為脫硫單位的廢棄物處理及發展拓展業務提供了有效的支撐。在我公司技術人員的研究過程中對于不同用途的脫硫石膏烘干我們大體分類兩步即水泥緩沖劑用脫硫石膏和建筑用脫硫石膏，其具體烘干工藝如下：

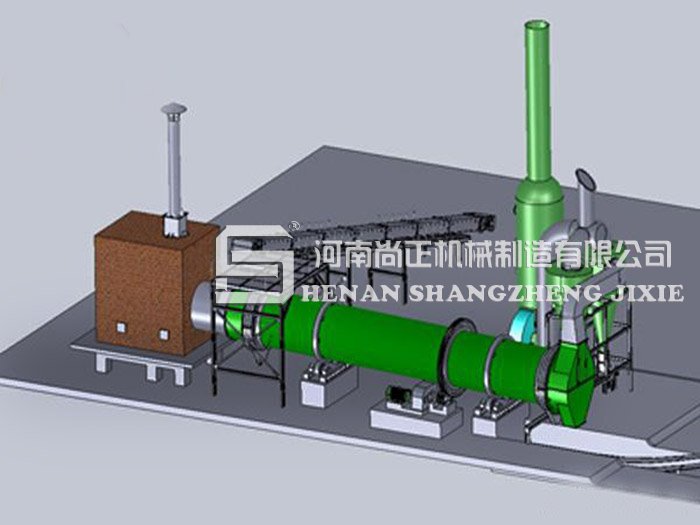

 一、脫硫石膏水泥緩凝劑一步法：濕的脫硫石膏通過脫硫石膏烘干機將多余水份烘干降低12%以下，再經過脫硫石膏壓球機壓球成形，晾曬一天即可送至水泥廠做水泥緩凝劑使用。（注：脫硫石膏烘干機生產線通過旋風除塵器專業去除粉塵、環保無污染）
 二、建筑石膏加工按傳熱方式不同可分為直接法與間接法二種：
1、間接法（烘干煅燒二步法）  烘干煅燒二步法是根據電廠的能源情況和環保要求，將較易脫出的游離水與難于脫出的結晶水分置在兩臺脫硫石膏烘干機設備中進行，使其更具合理性，也便于產品結構調整和質量控制。該裝置可以生產干二水石膏（水泥緩凝劑用）、超優等品β石膏。
2、直接法（烘干煅燒一步法）  烘干煅燒一步法是利用傳熱傳質效率極高的三層滾筒烘干技術研究開發設計的一套石膏煅燒工藝裝置。該工藝裝置可以生產干二水石膏（水泥緩凝劑用），也可以生產半水石膏，生產干二水石膏的風溫只需120℃，完全可以利用火力發電廠的低溫煙氣。

結構原理

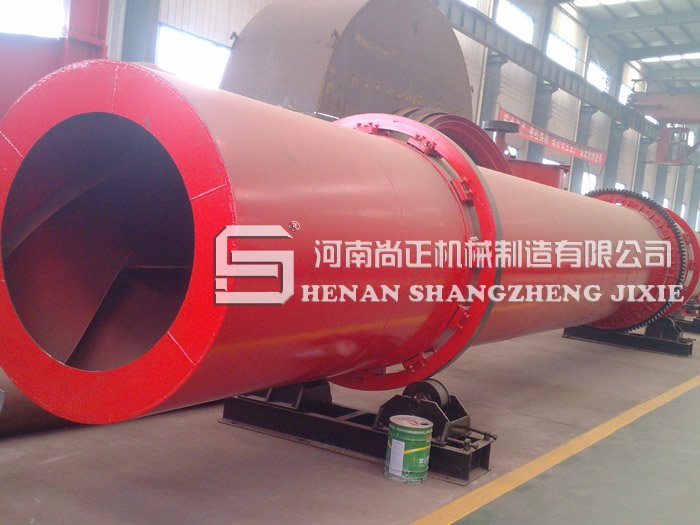

脫硫石膏烘干機工作原理如下：脫硫石膏由供料裝置進入多層滾筒的內層，實現順流烘干，脫硫石膏在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到最佳干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此達到干燥效果。

脫硫石膏烘干機工藝技術特點：
1) 單位體積設備的傳熱面積大，設備結構緊湊，裝置占地面積小。
2) 熱量利用率高，每噸β石膏粉的蒸汽耗量不超過1t。
3) 用1.0MPa以下的蒸汽作為熱源即可滿足脫硫石膏烘干要求。
4) 設有余熱回收再利用裝置，降低系統能耗。
5) 采用自主研發的石膏卸料器和高效石膏烘干機，它不僅填補了國內空白、還達到了國外同類產品的水平，確保系統高效、穩定運行。
6) 無二次風粉塵污染，尾氣排放達到國家環保要求。
脫硫石膏加工效益分析
國內一些大型建材企業也不甘落后，在沿海和經濟發達地區展開新一輪的石膏板廠投資熱潮，紛紛在大型電廠周邊布點擴能，為沿海電廠、大型電廠的脫硫石膏利用創(chuàng )造了有利條件。由于電廠脫硫剛剛起步，目前的可供數量遠遠低于石膏板廠的需求量。通過利用回轉式滾筒干燥設備處理脫硫石膏制水泥緩凝劑，也有著明顯的投資成本，如果年產10 萬噸的水泥凝劑，大約在200萬元。運行成本約需40元/噸，脫硫石膏售價35～50元/噸，合計成本75～90元/噸，以河南省為例，天然石膏的到岸價100元/噸，差價10-25元/噸之間，與直接出售相比，還是有較大的增值空間。

技術參數

產品規格	生產能力（T/H）	主電機		主減速機		重量（T）
		功率（KW）	型號	型號	速比
Φ1.2×10m	2.5	7.5	Y160M-R3	ZL50-16-I	---	13.5
Φ1.5×12m	3.3-4.9	10	Y160L-6-B3	JZQ500-Ⅲ-2F	---	18.9
Φ1.5×15m	4-6	18.5	Y200L1-6	JZQ500-Ⅲ-2F	---	21
Φ1.8×12m	4-6	18.5	Y160L-6	ZQ50-16Ⅱ-2	16.46	23
Φ2.2×12m	7-12	18.5	Y200L7-6	JZQ650-Ⅲ	31.5	38
Φ2.2×14m	7-12	22	Y200L7-6	JZQ650-Ⅲ	31.5	40
Φ2.2×16m	12	30	Y225M-6	JZQ750-Ⅲ	31.5	45
Φ2.4×14m	12	30	Y250M-6	JZQ750-Ⅲ	31.5	51
Φ2.4×18m	10-13	37	Y250M-6	ZL85-13-I	27.16	54
Φ2.4×20m	10-14	37	Y250N-6	ZL85-13-I	27.16	55
Φ3×20m	25	55	Y250M-4	ZL100-16-I	41.52	78
Φ3×25m	32-36	75	YR280M-4	ZL100-16-I	41.52	105
