礦粉烘干機

產品介紹

礦粉烘干機又叫做精礦粉烘干機該機是我公司根據礦山選礦的當前行勢而推出的專業干燥設備，該機應用拓展了目前有用礦物多達300多種是完全以國內的礦山用戶的用途和需求的角度上進行研發設計的先進、自動化程序高的設備。由于該機投資小設備自動化程度高在配套礦山設備的同時可有效的和相關磨粉設備組成流線生產線為生產單位節省人力成本所以該機一經面世就得到了大多數用戶的信賴。礦粉烘干機相對原有滾筒烘干機在烘干性能上采用氣流式烘干原理，可大大提高待烘干物料與熱氣流的接觸面積以達到快速烘干的效果，是目前濕式選礦設備中常用的烘干除水設備，在應用上該機可對鐵、銅 、錫、鐵、鎳、錳、石灰、石英、瑩石等礦粉進行烘干作業，河南尚正機械礦粉烘干機特點：
1、配套性強，消除了機器的復雜的基建投資與其它生產線可以輕松的鏈接在一起,降低了其它設備的投入,快速的進入生產線節省了大量的時間。
2、新型的生產線將空間和配套設計布局運用到最合理的工藝,整條生產線具有品種規格多樣化，可以自由選擇,根據用戶的需求設計出合理的生產工藝流程。
3、實現全程一體化作業方式,整體設備靈活組合，性能可靠，可以實現長時間不間斷的作業，具有卓越的使用性能和投資價值。
4、設備獨特的氣流力學設計可有效的減少氣體流通過程中的損耗，使銜接部位氣體流程更加順暢避免了物料在彎道內的沉積堵塞管道。
5、礦粉烘干機的干燥工藝先進，采用高溫快速干燥工藝，傳熱系數大，熱效率高，干燥強度大。
6、高速攪拌干燥與氣流干燥相結合，能將粘性物料充分分散，大大提高了物料與熱介質的接觸面積，有利于干燥過程進行。
7、適應范圍廣、操作簡單、維修量小、產品質量穩定。
8、礦粉烘干機機體上部設較濕物料返流層，氣流干燥器設特殊攪拌器等特點。

工作原理

工作原理：礦粉烘干機采用了高溫快速干燥工藝，成功地組合了熱風槽式旋片干燥機和氣流式干燥器的優點。物料在高速旋轉葉片的作用下拋起、擊碎，并彌散于機體內，同時與高溫熱風充分有效接觸，強烈進行對流傳熱，由此實現了質、熱傳遞過程，實現了對物料連續兩級高效干燥。

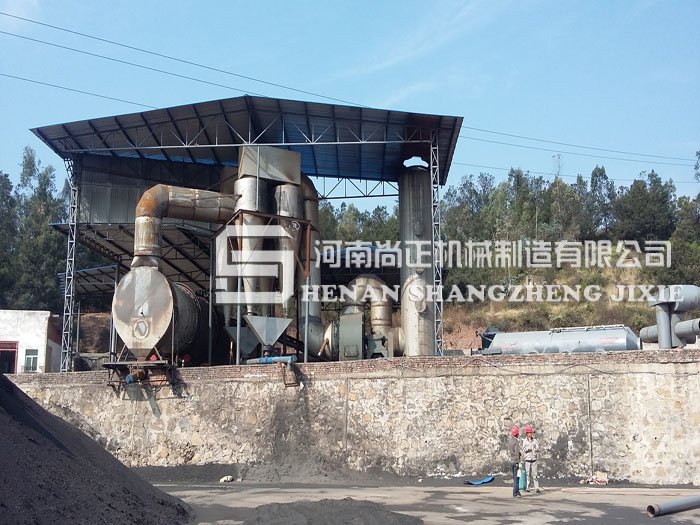

設備組成：礦粉烘干機成套設備主要由滾筒破碎干燥機、燃燒爐、進料螺旋、出料螺旋、輸送管道、除塵器、關風器、引風機、控制柜等組成。

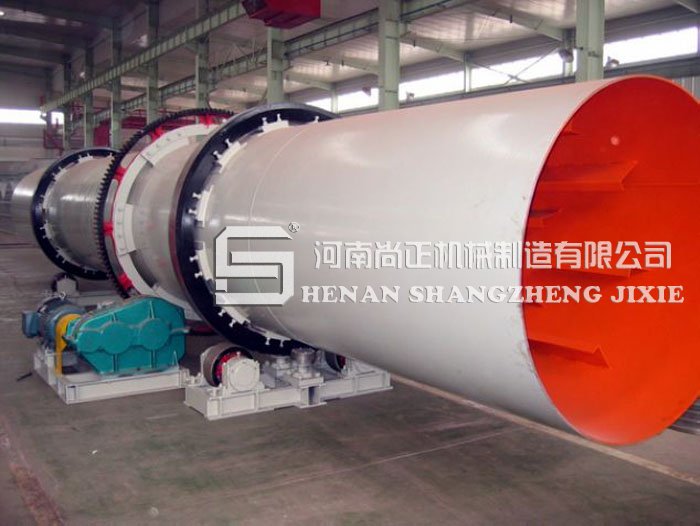

設備工作流程： 礦粉由進料螺旋直接送入滾筒破碎干燥機，被滾筒內壁上的抄板反復抄起撒落，經破碎裝置擊散后，物料與呈負壓的高溫介質充分接觸，完成傳熱傳質過程。由于滾筒的傾角和引分風的作用，物料由進料端緩緩移動，干燥后由出料螺旋排出，尾氣通過除塵器除塵后，排入大氣。

技術參數

規格Spec/m (直徑×長度)	筒體容積(m³)	生產能力（t/h）	安裝斜度（%）	最高進氣溫度（℃）	主電動機	總重量
Φ1.2×8.0	9.0	1.9~2.4	3~5	700~800	7.5	9
Φ1.2×10	11.3	2.4~3.0	3~5	700~800	7.5	11
Φ1.5×12	21.2	4.5~5.7	3~5	700~800	15	18.5
Φ1.5×14	24.7	5.3~6.6	3~5	700~800	15	19.7
Φ1.5×15	26.5	5.7~7.1	3~5	700~800	15	20.5
Φ1.8×12	30.5	6.5~8.1	3~5	700~800	18.5	21.5
Φ1.8×14	35.6	7.6~9.5	3~5	700~800	18.5	23
Φ2.2×12	45.6	9.7~12.2	3~5	700~800	22	33.5
Φ2.2×14	53.2	11.4~14.2	3~5	700~800	22	36
Φ2.2×16	60.8	13.0~16.2	3~5	700~800	22	38
Φ2.4×14	63.3	13.5~16.9	3~5	700~800	37	45
Φ2.4×18	81.4	17.4~21.7	3~5	700~800	37	49
Φ2.4×20	90.4	19.3~24.1	3~5	700~800	45	54
Φ2.4×22	99.5	21.2~26.5	3~5	700~800	45	58
Φ2.6×24	127.4	27.2~34.0	3~5	700~800	55	73
Φ3.0×20	141.3	30.1~37.7	3~5	700~800	75	85
Φ3.0×25	176.6	37.7~47.1	3~5	700~800	75	95
Φ3.2×25	201	42.9~53.6	3~5	700~800	90	110
Φ3.6×28	285	60.8~76.0	3~5	700~800	160	135
