沙子烘干機

產品介紹

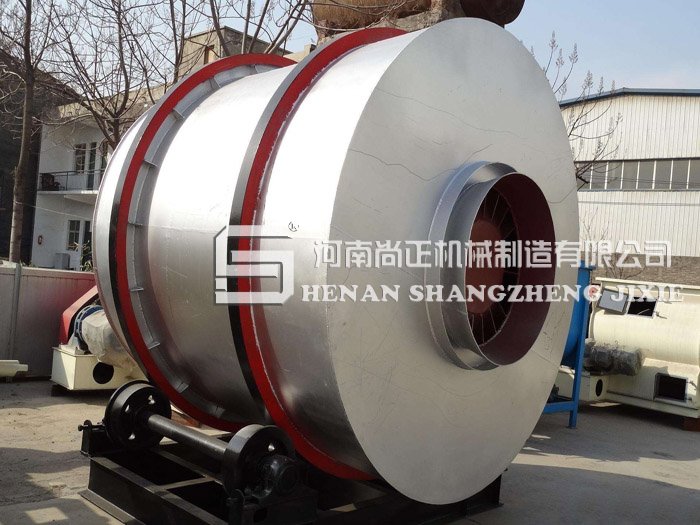

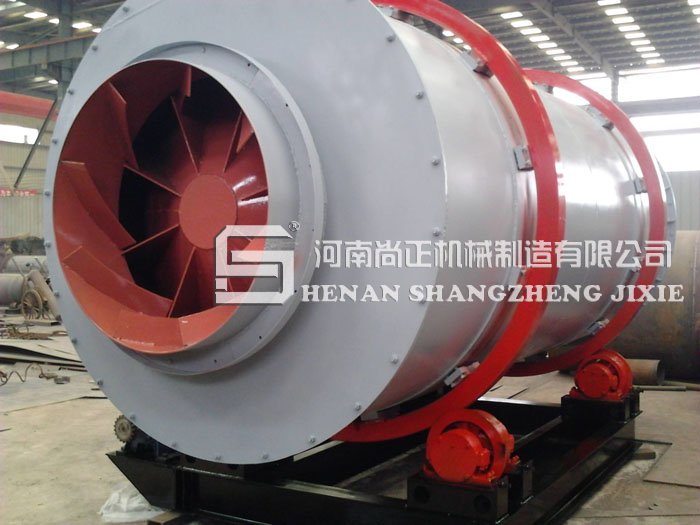

   沙子烘干機又稱河沙烘干機、黃沙烘干機、石英砂烘干機，該機是我公司生產的一種三層轉筒烘干機（相對單筒烘干機增加了外筒、中筒以提高烘干過程中熱量的利用率），其優勢在于設備價格低、質量好、占地面積少、烘干效率高。沙子烘干機在設備應用上可用于對河沙、制砂生產線生產的人工砂進行烘干的專用設備。在設備使用上該機除了對砂子進行烘干外還可用于對礦粉、煤渣、煤粉、黏土、礦渣等物料進行烘干。河南尚正機械新型沙子烘干機符合國際創(chuàng )建環境友好型，資源節約型社會(huì )的政 策，是替代傳統烘干機設備的環保節能型產品具有較高的熱交換率是未來沙子烘干的理想設備。

技術優點

1.設備投資是國外進口產品的20%，采用耐磨錳板制造，比普通鋼板耐磨3-4倍。
2.物料初水分15%，終水分確保0.5-1%以下，是水泥廠礦渣粉，干粉砂漿生產線等各種烘干工程首選產品。
3.比傳統單筒烘干機提高熱效率達40%以上。
4.燃料可適用白煤、煙煤、煤矸石、油、汽。能烘20-40mm以下塊料、粒料、粉狀物料。
5.比單筒烘干機減少占地面積60%左右。土建投資降低60%左右，安裝方便。
6.無漏風現象，徹底解決了密封難點。
7.出料溫度≤60度，可直接進料庫，無需進冷卻棚冷卻。
8.外筒體溫度≤60度，廢氣溫度<120度，除塵設備布袋使用時間長2倍以上。耗煤是單筒烘干機的1/3，節電40%，噸標煤耗<9公斤

結構原理

河沙烘干機設備工作時， 沙子由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入沙子烘干機內。烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使濕物料得以干燥，然后在出料端經皮帶機或螺旋輸送機送出。在沙子烘干機筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除除塵器或濕法除塵器后再放排放。在設備的組成上沙子烘干機主要由：1、筒體；2、前輥圈；3、后輥圈；4、齒輪；5、擋輥；6、拖輥；7、小齒輪；8、出料部分；9；揚板；10、減速機；11、電機；12、熱風道，13、進料溜槽；14、爐體等部分組成,另外可根據用戶需求設計煤氣發生爐、燃燒室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。

技術參數

規格 Spec./m （直徑×長度） (Dia.×Length)	生產能力 Capacity (t/h)				單位耗煤 Unit Coal Consume (Kg/t)	電機功率 Motor Power (KW)
	礦渣 Slag	粘土 Clay	粉煤灰 Fly Ash	黃沙 Yellow Sand
Φ2.0×4.4	10 ~ 15	7 ~ 10	5 ~ 7	15 ~ 25	12 ~ 14	16
Φ2.5×5.0	15 ~ 25	10 ~ 15	9 ~ 11	25 ~ 35	10 ~ 12	22
Φ3.0×6.0	30 ~ 35	18 ~ 20	13 ~ 20	45 ~ 55	8 ~ 10	30
Φ3.2×6.4	40 ~ 45	23 ~ 25	22 ~ 25	60 ~ 70	8 ~ 10	44
Φ3.4×7.6	45 ~ 55	25 ~ 35	25 ~ 35	85 ~ 90	7 ~ 9	60
Φ3.5×8.0	50 ~ 60	28 ~ 40	28 ~ 45	90 ~ 100	7 ~ 9	60
Φ4.2×8.5	72 ~ 85	45 ~ 55	45 ~ 60	110 ~ 140	7 ~ 9	60
