產品介紹

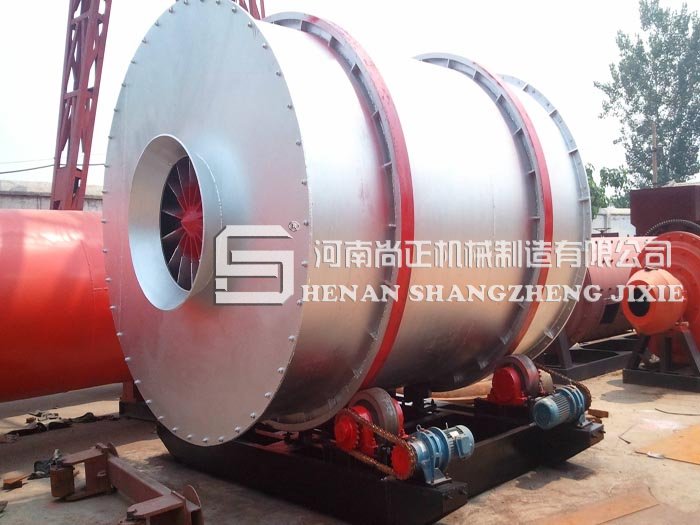

河南尚正機械三筒烘干機是我公司生產的一種工業專用三回程烘干設備，它主要用于烘干一定濕度和粒度范圍內的顆粒物料，如干粉砂漿行業所用的黃砂，鑄造行業用的各種規格型砂，建材水泥行業用的高爐礦渣，小粒度粘土，化工行業用于不起化學變化、不怕高溫及煙塵弄臟的小顆粒物料。三筒烘干機也稱作回轉式烘干機是目前選礦設備烘干系列產品中的主要設備之一，根據不同行業對烘干后物料的水分要求，三筒烘干機烘干后的物料含水量可達1-0.5％及以下。該機目前在建材、化工、鑄造等行業中被廣泛應用其主要特點表現在：占地面積少、熱能利用率高、三段烘干效率高。
1、三筒烘干機出氣溫度低，除塵設備使用時間長。
2、燃料可適應煤、油、氣。能烘20mm以下的塊料、粒料和粉狀物料。
3、無需大小齒輪傳動，采用托輪傳動。
4、三筒烘干設備所需投資少，回收成本快。
5、比單筒烘干機減少占地50%左右，土建投資降低50%左右，電耗降低60%。
6、三筒烘干機筒體自我保溫熱效率高達70%以上（傳統單筒烘干機熱效率僅為35%），提高熱效率35%。
7、可根據用戶要求輕松調控所要的終水份指標。
8、三筒烘干機可以使物料終水份確保0.5%以下，是干混砂漿及礦渣粉生產線首選產品。
結構原理

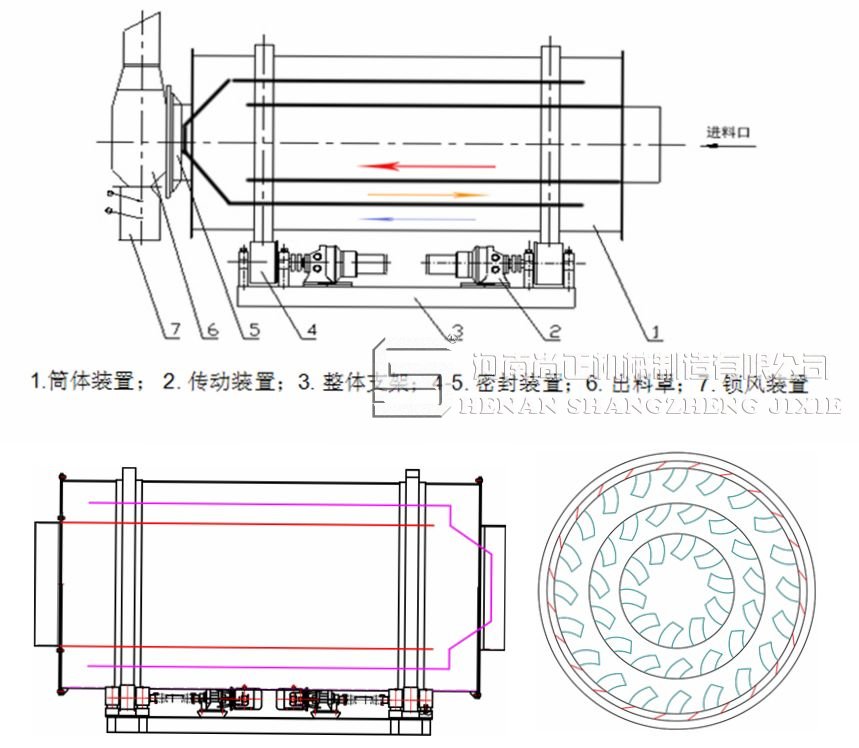

三筒烘干機也稱套筒烘干機，是由三個不同直徑的同心圓筒按照一定的數學關系和結構形式，彼此相嵌組合而成的，在該機筒體內裝有不同角度和間距的揚料板和導料板，這種結構能夠保證被烘干物料在重力作用下沿著螺旋的運動方向運動，在筒內保持足夠的停留時間和充分的分散度，致使物料在筒內與來自燃燒室內的熱氣流進行充分的熱交換，消除了常規烘干設備截面常出現風洞而引起的熱交換面積小、單位容積蒸發強度低的缺陷。
特殊的三筒結構，使內筒和中筒被外筒包圍而形成了一個自身保溫系統，內、中筒體表面散發的熱量參與到外一層筒內物料的熱交換，而外筒又處在熱氣流的低溫端，所以筒體的散熱面積和熱能損失明顯降低。節能型三筒烘干機能充分利用余熱，減少散熱損失，增加熱交換面積，使烘干機的單位容積蒸發強度大大提高，從而有效地提高了熱能利用率，降低了能耗，使三筒烘干機的熱效率得到較大幅度的提高。由于套筒烘干機的特殊結構，筒體的長度是單筒轉筒烘干機的三分之一，基礎面積比單筒轉筒烘干機節約65%左右，基礎投資相應降低。三筒烘干機采用托輪與輪帶的摩擦傳動，傳動功率低，降低了設備工作時的噪音。密封系統采用了微接觸技術，密封效果更佳，減少了粉塵污染。
技術參數
規格 Spec./m
（直徑×長度）
(Dia.×Length) |
生產能力 Capacity (t/h) |
單位耗煤
Unit Coal
Consume
(Kg/t) |
電機功率
Motor Power
(KW)
|
礦渣
Slag |
粘土
Clay |
粉煤灰
Fly Ash |
黃沙
Yellow Sand |
|
Φ2.0×4.4 |
10 ~ 15 |
7 ~ 10 |
5 ~ 7 |
15 ~ 25 |
12 ~ 14 |
16 |
|
Φ2.5×5.0 |
15 ~ 25 |
10 ~ 15 |
9 ~ 11 |
25 ~ 35 |
10 ~ 12 |
22 |
|
Φ3.0×6.0 |
30 ~ 35 |
18 ~ 20 |
13 ~ 20 |
45 ~ 55 |
8 ~ 10 |
30 |
|
Φ3.2×6.4 |
40 ~ 45 |
23 ~ 25 |
22 ~ 25 |
60 ~ 70 |
8 ~ 10 |
44 |
|
Φ3.4×7.6 |
45 ~ 55 |
25 ~ 35 |
25 ~ 35 |
85 ~ 90 |
7 ~ 9 |
60 |
|
Φ3.5×8.0 |
50 ~ 60 |
28 ~ 40 |
28 ~ 45 |
90 ~ 100 |
7 ~ 9 |
60 |
|
Φ4.2×8.5 |
72 ~ 85 |
45 ~ 55 |
45 ~ 60 |
110 ~ 140 |
7 ~ 9 |
60 |
